Le Rochefort schaal 1/36 Plannen G. Delacroix

Joined
Apr 23, 2020
Messages
49
Points
103

Hallo Iedereen

Na het voorstellen van mijn Bateau de Lanveoc wil ik graag de bouw en vooruitgang
Van Het Jacht de Port “Le Rochefort aan jullie voorstellen.

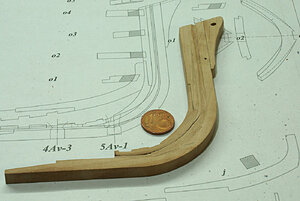

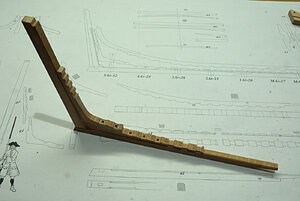

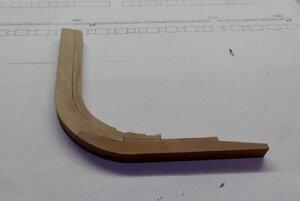

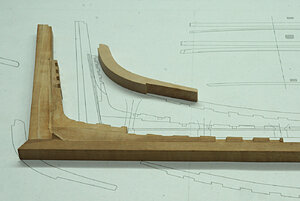

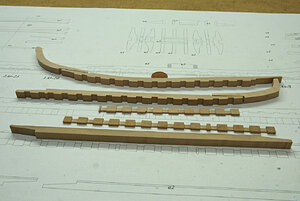

Laten we beginnen met het samenstellen van de kiel


google translation:
Hello everyone

After presenting my Bateau de Lanveoc I would like to see the construction and progress
From The Yacht de Port “Le Rochefort to introduce you.

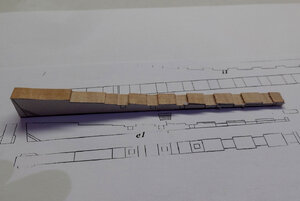

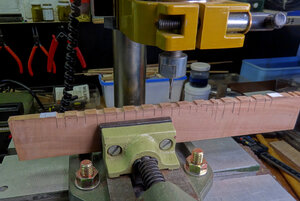

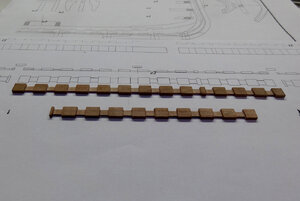

Let's start putting the keel together

20160901   Le Rochefort  JP  003 - kopie.jpg20160914   Le Rochefort  JP  011 - kopie.jpg20160914   Le Rochefort  JP  010 - kopie.jpg20160915   Le Rochefort  JP  014 - kopie.jpg20160915   Le Rochefort  JP  013 - kopie.jpg20160902   Le Rochefort  JP  006 - kopie.jpg20160915   Le Rochefort  JP  012 - kopie.jpg20170111   Le Rochefort  JP  044 - kopie.jpg20160924   Le Rochefort  JP  021 - kopie.jpg

20170111   Le Rochefort  JP  048.jpg20170111   Le Rochefort  JP  046.jpg20170111   Le Rochefort  JP  049.jpg20170111   Le Rochefort  JP  043 - kopie.jpg20170111   Le Rochefort  JP  041 - kopie.jpg20170111   Le Rochefort  JP  039 - kopie.jpg


Uwek

Administrator
Staff member
Administrator
Joined
Dec 25, 2017
Messages
17,220
Points
938

Location
Vienna, Austria
Very good work and also great start of your building log with informative photos
Hope to see much more updates of your progress on the Rochefort


Do you have already the new book written by Adrian SOROLLA and translated into french by our member Gérard @G. DELACROIX
Introduction au modélisme d'arsenal

I think it will be a great help for modelers, especially for the Rochefort projects - In short time the english version (translated by @Gilles Korent) will be also available)

Joined
Apr 23, 2020
Messages
49
Points
103

Hallo Beste Modelbouwers
Na het voorstellen van de kiel is het nu de beurt aan de spanten

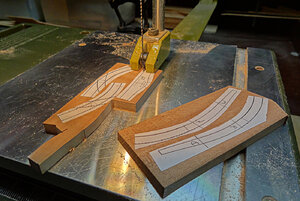

Nadat de tekeningen op het perenhout zijn geplakt zijn worden ruw uitgezaagd met de figuurzaag

Hello Dear Model Builders
After presenting the keel it is now the turn of the rafters
After the drawings have been glued to the pear wood, cut roughly with the jigsaw

20160924 Le Rochefort JP 023 - kopie.jpg

Last edited by a moderator:
Joined
Apr 23, 2020
Messages
49
Points
103

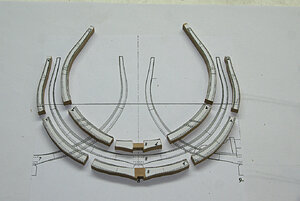

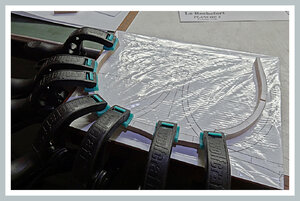

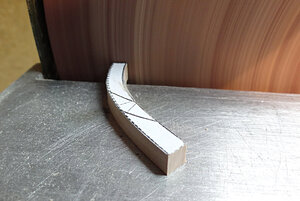

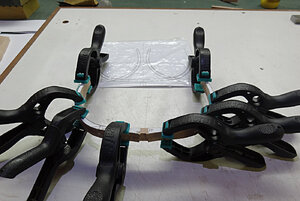

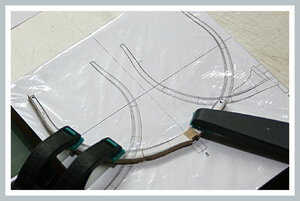

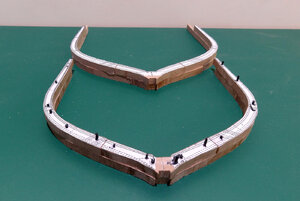

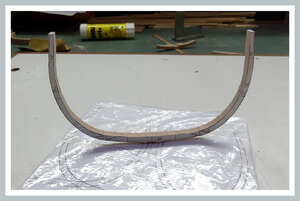

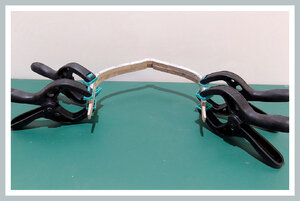

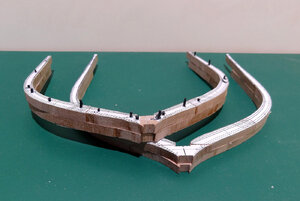

Daarna geschuurd en terug aaneengebracht op de tekening, overtrokken met huishoudfolie
Then sanded and put back together on the drawing, covered with folio

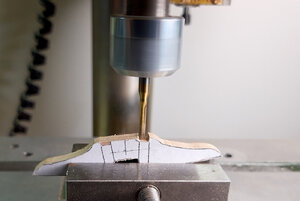

20160924 Le Rochefort JP 025.jpg002 Foto blad 4 rechts boven.jpg001 Foto blad 4 links boven.jpghierop worden ze gelijmd Daarna worden de deuvels aangebracht
they are glued on them. Then the dowels are applied
003 Foto blad 4 rechts midden.jpg004 Foto blad 4 links midden.jpg005 Foto blad 4 links onder.jpg006 Foto blad 4 rechts onder.jpg20170121   Le Rochefort  JP  062a - kopie.jpg20171203   Le Rochefort  JP  128 - kopie.jpg20171203   Le Rochefort  JP  130 - kopie.jpg

Last edited by a moderator:
Joined
Apr 23, 2020
Messages
49
Points
103

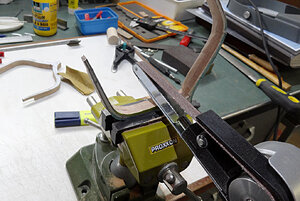

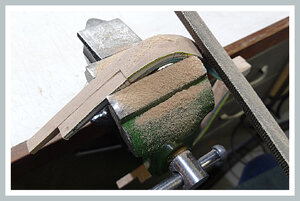

EN als laatste worden de spanten voor de spanten voor de eerste keer ruw geschuurd
Finally, the rafters for the rafters are roughly sanded for the first time

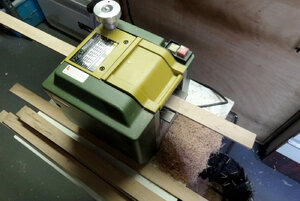

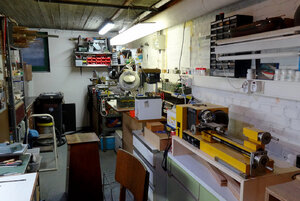

20170220   Le Rochefort   075 - kopie.jpgFoto blad 7_1.jpg20170220   Le Rochefort   075 9 x 10 - kopie.jpgFoto blad 7_3.jpgFoto blad 7_4.jpg20160924   Le Rochefort  JP  019 - kopie.jpg Mijn Werkplaats tot de volgende keer Jempi
My Workshop until next time Jempi

Last edited by a moderator:

Uwek

Administrator
Staff member
Administrator
Joined
Dec 25, 2017
Messages
17,220
Points
938

Location
Vienna, Austria
Hallo Jempi,
many thanks for showing us your way of making the frames - interesting working steps
And you have a real nice workshop - It is good to have such an organized area with good quality tools :cool:

Joined
Apr 23, 2020
Messages
49
Points
103

Hallo modelbouwers
Allereerst bedank ik de volgers van mijn logboek
Ik hoop ook van jullie voorstellen van verschillende bouwtechnieken te ontvangen
Want ik kan van jullie nog veel leren

Joined
Apr 23, 2020
Messages
49
Points
103

Hallo iedereen

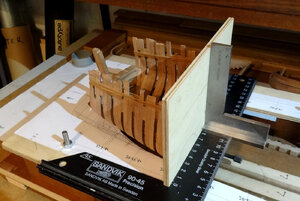

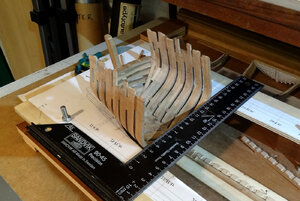

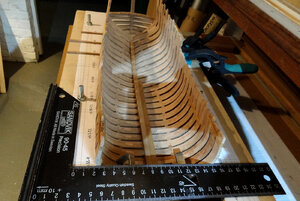

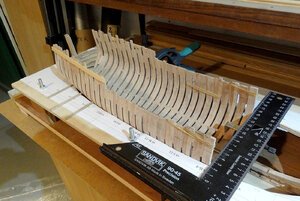

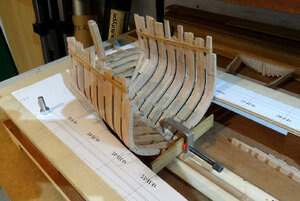

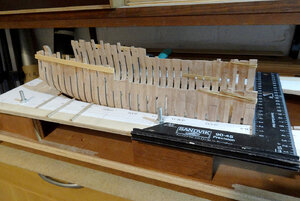

Hier volgen nog een reeks foto's ditmaal van de plaatsen van de spanten in de mal20171203 Le Rochefort JP 131.jpg
Despanten worden loodrecht geplaatst


20171205 Le Rochefort JP 132.jpg

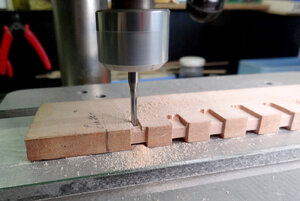

Laat ook op de blokjes om de juiste afstand tussen de spanten te bewaren


20171205 Le Rochefort JP 133.jpg
20171205 Le Rochefort JP 134.jpg

20171209 Le Rochefort JP 142.jpg

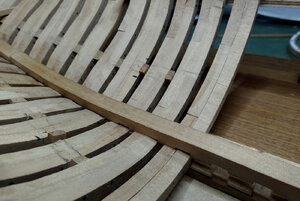

De binnenkiel word aangepast

20171209 Le Rochefort JP 143.jpg


20171213 Le Rochefort JP 144.jpg
Het plaatsen gaat voort

20171213 Le Rochefort JP 145.jpg
20171213 Le Rochefort JP 146.jpg


20180821 Le Rochefort JP 164.jpg
De binnen kiel is ook al gedeeltelijk geplaatst

Dat was het dan weer Ik hoop dat jullie mijn forum aangenaam vinden en graag commentaar erop voor verbeteringen
Groetjes
Jempi

Last edited:

Uwek

Administrator
Staff member
Administrator
Joined
Dec 25, 2017
Messages
17,220
Points
938

Location
Vienna, Austria
Very good progress on your Rochefort - your framing is a very good base for the final sanding.
I guess your keelson is not already fixed, there is a small step at midship in the line of the keelson....

Joined
Apr 23, 2020
Messages
49
Points
103

Hallo Uwek

Bedankt voor Uw Commentaar
De binnenkiel is slechts gedeeltelijk vastgelijmd het voorste stuk licht er los op daarom ziet U een kleine Knik
Groeten
Jempi ;)

Hello Uwek

Thanks for Your Comment
The inner keel is only partially glued, the front piece is slightly loose, so you will see a small kink
regards
Jempi;)

Joined
Apr 23, 2020
Messages
49
Points
103

Hallo iedereen

Bedankt voor het volgen van het logboek “ Rochefort “

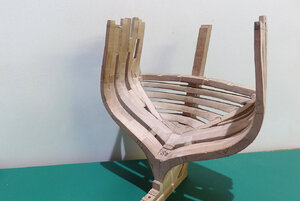

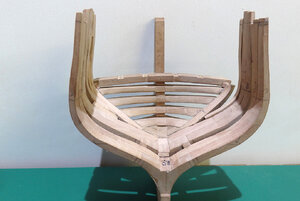

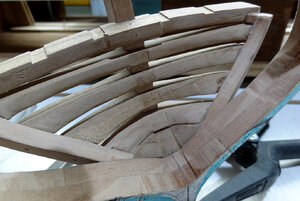

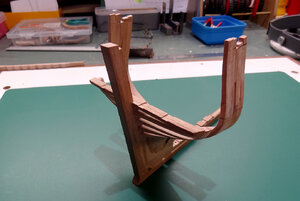

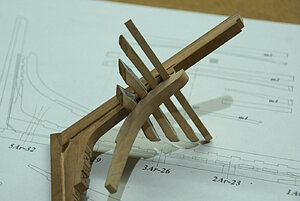

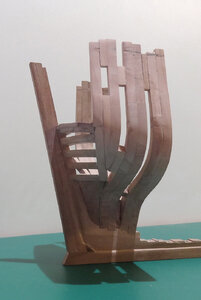

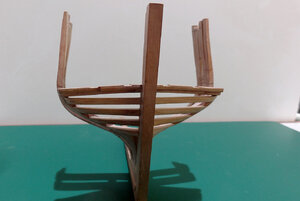

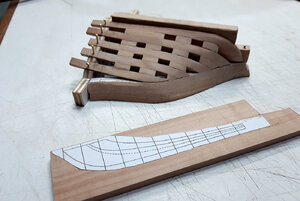

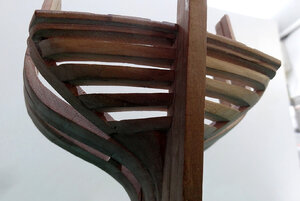

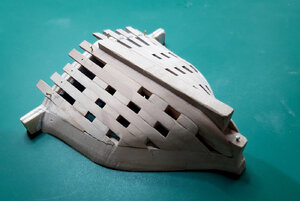

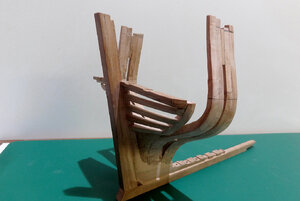

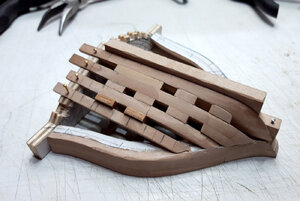

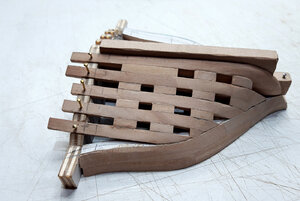

Hier volgen enkele foto’s van het samenstellen van de boegspanten

Jempi

iHello everyone

Thanks for following the log book " Rochefort "

Here are some pictures of the bow trusses

Jempi

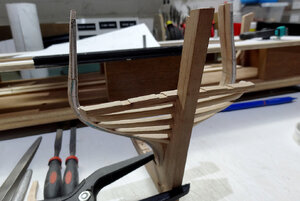

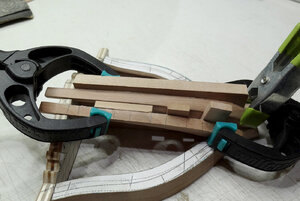

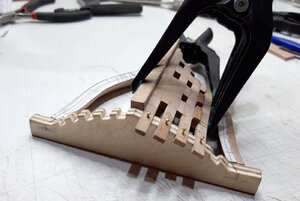

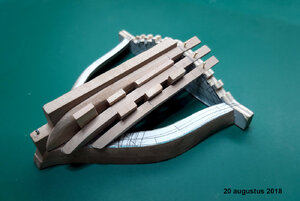

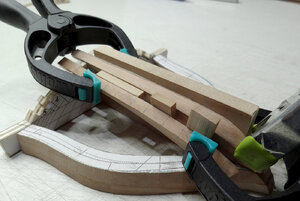

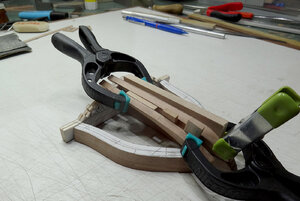

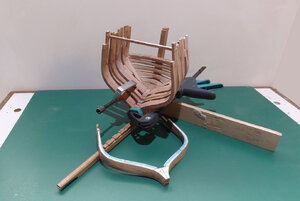

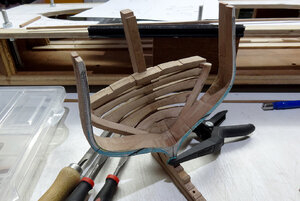

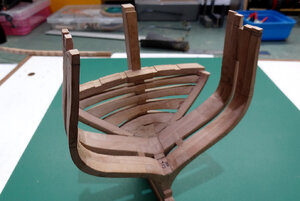

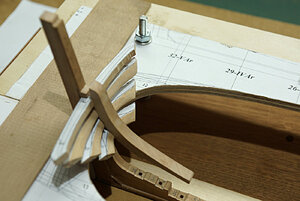

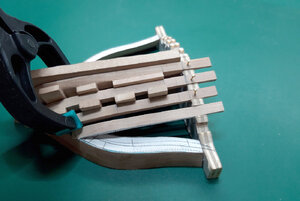

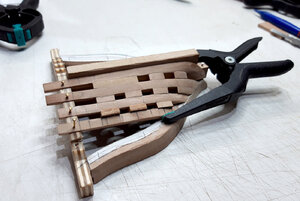

Ik plaats de halve voorspanten op een mal en direckt op spant n° 1
I make the bow with a mold and directly on spans n°1


20180201   Le Rochefort  JP  154.jpg




20180808   Le Rochefort  JP  081.jpg

20180808   Le Rochefort  JP  082.jpg

20180808   Le Rochefort  JP  083.jpg

20180809   Le Rochefort  JP  085.jpg

20180809   Le Rochefort  JP  084.jpg


20180820   Le Rochefort  JP  172.jpg
20180820   Le Rochefort  JP  187.jpg
20180821   Le Rochefort  JP  161.jpg
20180821   Le Rochefort  JP  167.jpg

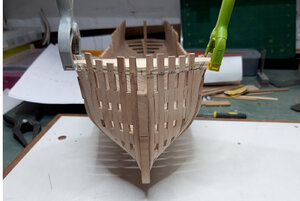

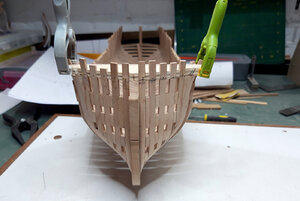

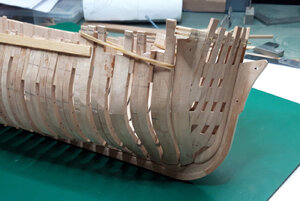

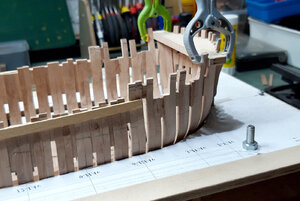

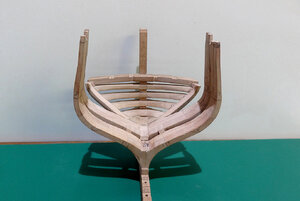

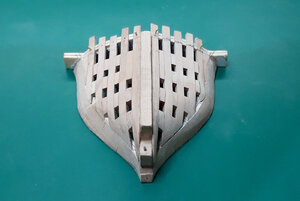

Na het schuren worden ze aan de romp bevestigd

After they are sanded, they are attached to the hull

20180821   Le Rochefort  JP  171.jpg

20180822   Le Rochefort  JP  175.jpg

20180822   Le Rochefort  JP  179.jpg

20180822   Le Rochefort  JP  180.jpg

Dit was het dan weer tot de volgende keer
Jempi


This was it again until the next time

Jempi


Attachments

  • 20180201   Le Rochefort  JP  155.jpg
    20180201 Le Rochefort JP 155.jpg
    210.5 KB · Views: 5
  • 20180201   Le Rochefort  JP  156.jpg
    20180201 Le Rochefort JP 156.jpg
    238.5 KB · Views: 6
  • 20180809   Le Rochefort  JP  086.jpg
    20180809 Le Rochefort JP 086.jpg
    271.7 KB · Views: 5
  • 20180821   Le Rochefort  JP  160.jpg
    20180821 Le Rochefort JP 160.jpg
    241.9 KB · Views: 7
  • 20180822   Le Rochefort  JP  176.jpg
    20180822 Le Rochefort JP 176.jpg
    205.3 KB · Views: 7
Joined
Apr 23, 2020
Messages
49
Points
103

Hallo Modelbouwers
Nog een stapje verder met Le Rochefort

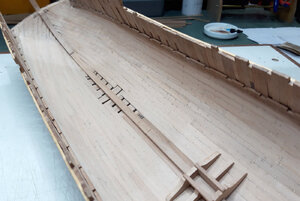

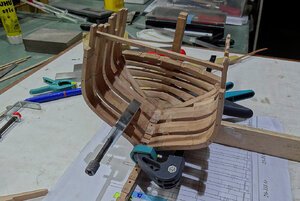

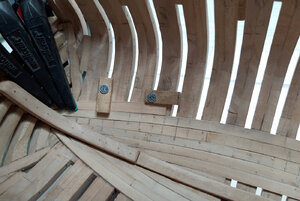

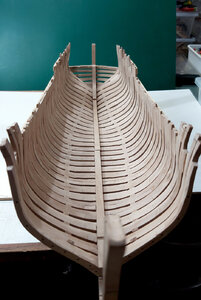

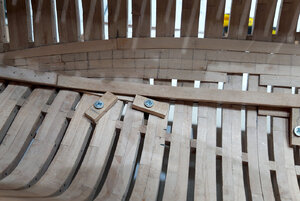

De binnen beplanking word aangebracht
Hello Modellers One step further with Le Rochefort The inside planking is applied

20180825   Le Rochefort  JP  184.jpg

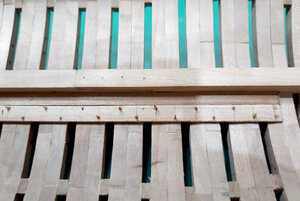

De Nagels zijn van messingdraad 0.4 mm

Nails are made of brass wire 0.4 mm
20180901   Le Rochefort  JP  189.jpg
20180906   Le Rochefort  JP  192.jpg
20180912   Le Rochefort  JP  197.jpg

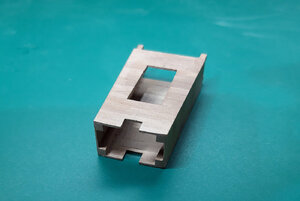

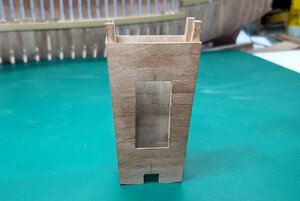

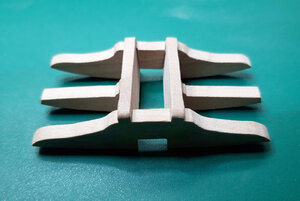

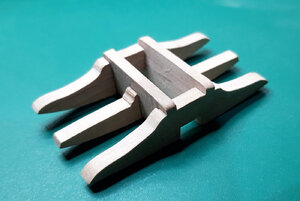

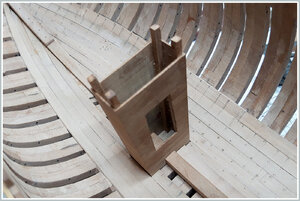

Ondertussen word ook het pomphuis en de mastvoet gemaakt
Meanwhile, the pump house and mast foot are also made

20180920   Le Rochefort  JP  204.jpg
20180920   Le Rochefort  JP  205.jpg20180921   Le Rochefort  JP  206.jpg20180921   Le Rochefort  JP  209.jpg
20180924   Le Rochefort  JP  215.jpg
20180924   Le Rochefort  JP  216.jpg

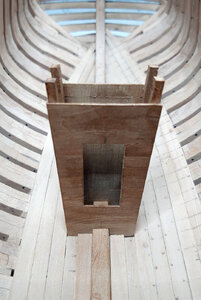

Het pomphuis en de mastvoet zijn voorlopig geplaatst

Microsoft Office Translator
The pump house and the mast base have been temporarily paved
20180920   Le Rochefort  JP  199.jpg
20180920   Le Rochefort  JP  202.jpg
20181123   Le Rochefort  JP  233.jpg

Dank voor het volgen van dit logboek en tot de volgende maal
Jempi

Microsoft Office Translator
Thanks for following this log and until next time Jempi

Joined
Apr 23, 2020
Messages
49
Points
103

Hello

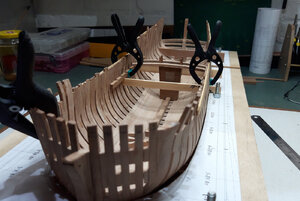

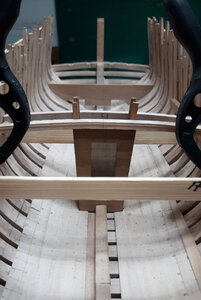

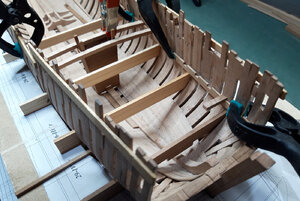

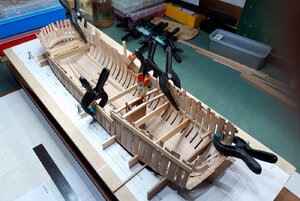

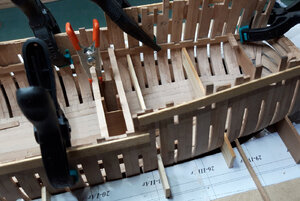

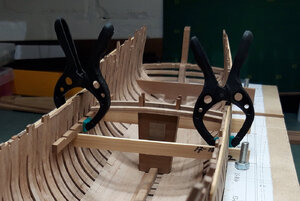

Hier zijn we dan weer met enkele foto's dit van het plaatsen en aan passen van de balkwegers en dekbalken

20181023   Le Rochefort  JP  219.jpg
20181023   Le Rochefort  JP  220.jpg
20181023   Le Rochefort  JP  221.jpg
20181023   Le Rochefort  JP  223.jpg

Let op de hulpstukken die de hoogte van de balkwegers aanduiden
20181023   Le Rochefort  JP  224.jpg20181023   Le Rochefort  JP  227.jpg

Dat was het dan weer voor vandaag
Tot volgende keer
Jempi
