HMS Vanguard - Amati - scale 1:72 - Foto

[Winter]

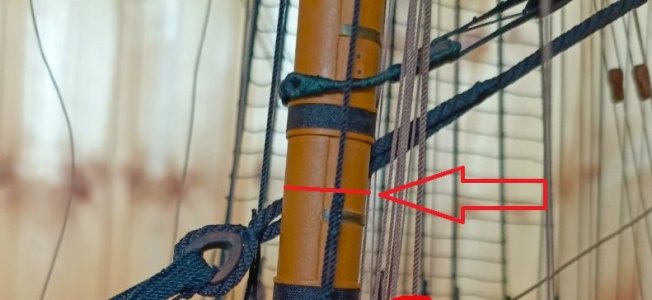

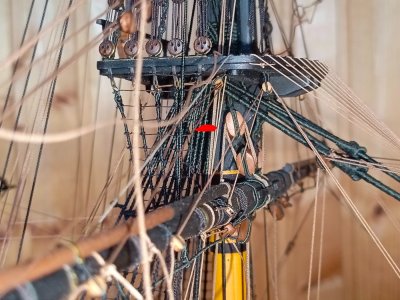

Да, как раз по нижней границе шейки, два небольших четырехугольных клампа, побортно.


не самое лучшее решение, когда неизвестно, как было.
на подавляющем числе музейных моделей ни флюгеров, ни клотиковых шпилек нет.

View attachment 589092

View attachment 589089
View attachment 589090
View attachment 589091

View attachment 589331

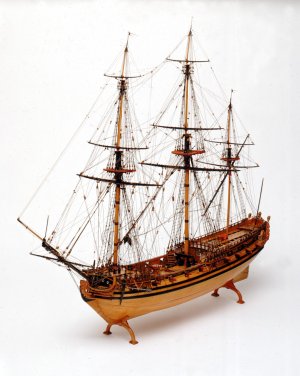

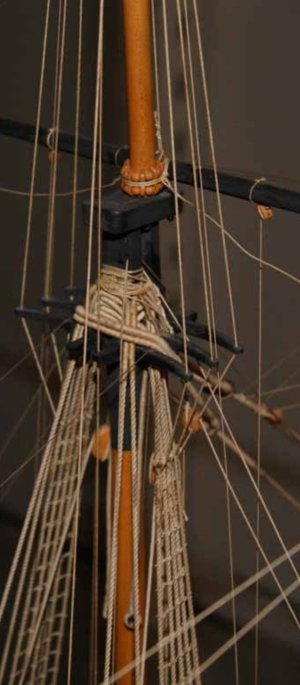

Вот еще модель из Гринвича, здесь над фок, и бизань мачтами некая вилка красуется.
Here is another model from Greenwich, there is a fork above the foresail and mizzen masts.



[Winter]

Да, как раз по нижней границе шейки, два небольших четырехугольных клампа, побортно.

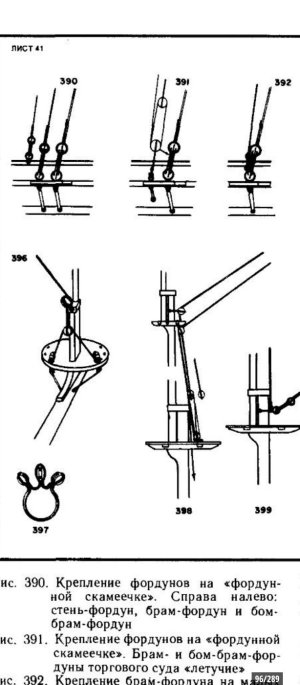

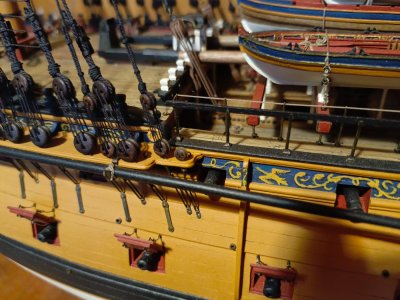

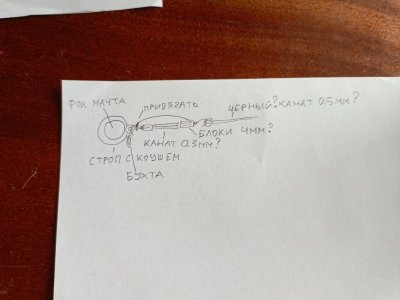

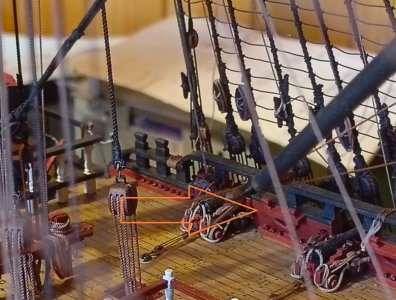

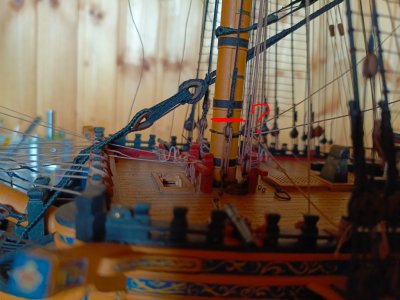

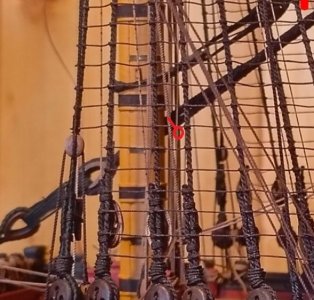

Сверхом вроде понятно, а как по низу крепились фордуны флагштока? В книге мало информативная картинка с бом-брам-фордуном в тексте не чего.

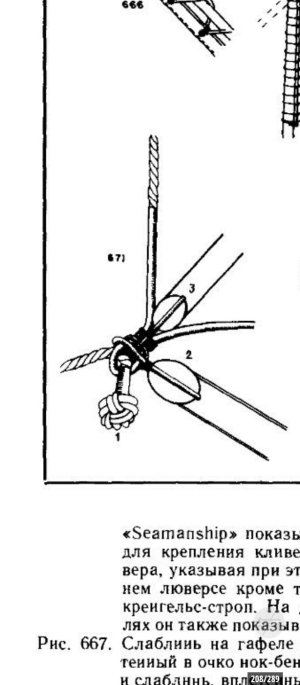

В анатомии -. "Бом-брам-фордуны (3 д. на фок-мачте и грот-мачте, 2 д. на бизань-мачте) несут на конце ввязанный коуш, который найтовят к обух-болту или коушу в шлаге стропа на заднем конце фор-русленей или на заднем конце полурусленей грот-мачты и бизань-мачты (чертеж № 6)."

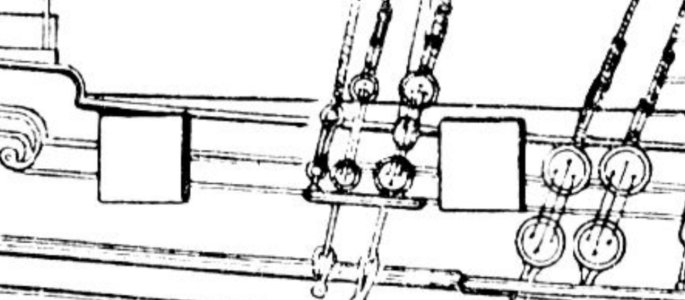

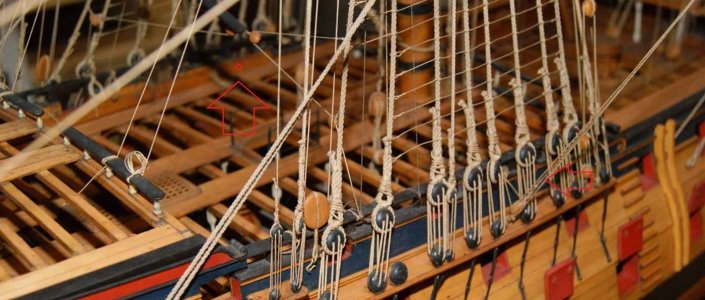

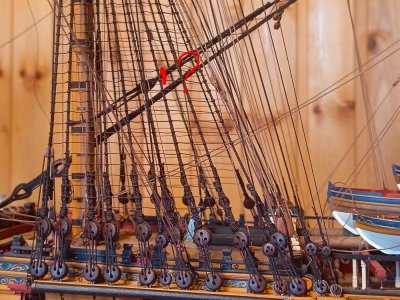

Если по Петерсону то нет места на русленях для дополнительных юферсов.

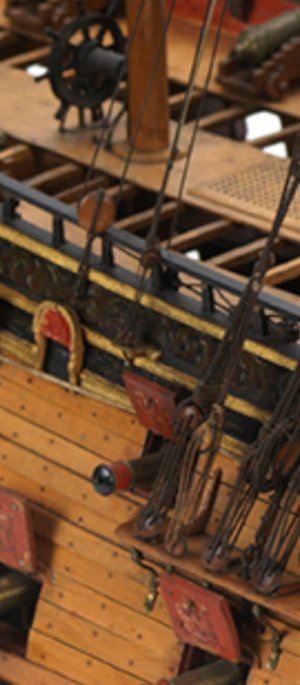

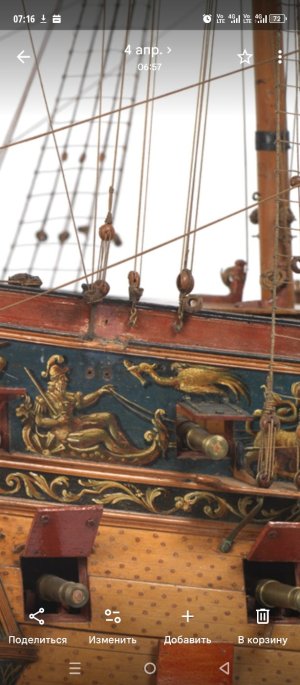

Из музея-
